Sebagai supplier driver motor servo, saya sering menjumpai pertanyaan dari pelanggan tentang mekanisme proteksi hubung singkat pada driver tersebut. Memahami cara kerja perlindungan hubung singkat sangat penting untuk memastikan pengoperasian sistem motor servo yang andal dan aman. Di blog ini, saya akan mempelajari secara detail bagaimana fungsi proteksi hubung singkat pada driver motor servo.
Memahami Dasar-Dasar Penggerak Motor Servo
Sebelum kita mendalami proteksi hubung singkat, mari kita pahami dulu apa itu driver motor servo. Driver motor servo adalah perangkat elektronik yang mengontrol pengoperasian motor servo. Ini memberikan daya listrik dan sinyal yang diperlukan ke motor, memungkinkannya mencapai kecepatan, torsi, dan kontrol posisi yang tepat.

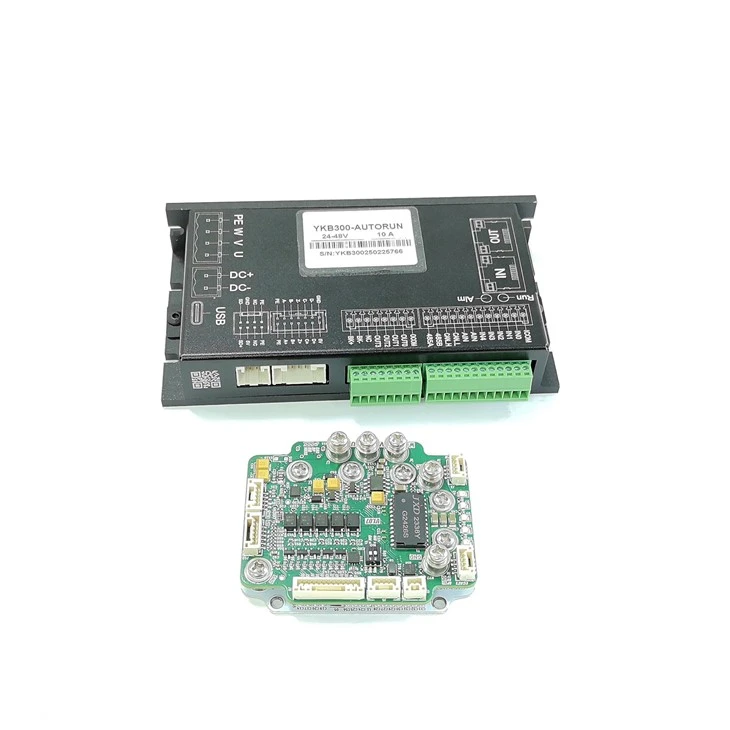

Driver motor servo tersedia dalam berbagai tipe, sepertiPenggerak Langsung Motor ServoDanPengemudi Motor Ethercat. Masing-masing jenis memiliki karakteristik dan aplikasinya masing-masing, namun semuanya memiliki tujuan yang sama yaitu menggerakkan motor servo secara efektif.
Perlunya Proteksi Hubungan Pendek
Hubungan pendek dapat terjadi pada driver motor servo karena berbagai sebab. Misalnya, kabel yang rusak, pemasangan yang tidak tepat, atau kegagalan komponen dapat menyebabkan korsleting. Ketika terjadi korsleting, arus yang sangat tinggi dapat mengalir melalui pengemudi, yang dapat menyebabkan panas berlebih, kerusakan komponen elektronik, dan bahkan membahayakan keselamatan.
Perlindungan hubung singkat sangat penting untuk mencegah masalah ini. Ini membantu melindungi pengemudi, motor servo, dan seluruh sistem dari dampak korsleting yang berpotensi menimbulkan bencana.
Cara Kerja Perlindungan Sirkuit Pendek
Penginderaan Saat Ini
Langkah pertama dalam proteksi hubung singkat adalah penginderaan arus. Driver motor servo dilengkapi dengan sensor arus yang secara terus menerus memonitor arus yang mengalir melalui belitan motor. Sensor ini dapat didasarkan pada berbagai teknologi, seperti sensor efek hall atau resistor shunt.
Sensor efek hall bekerja dengan mendeteksi medan magnet yang dihasilkan oleh arus. Mereka non-invasif dan dapat memberikan pengukuran arus yang akurat. Sebaliknya, resistor shunt sederhana dan hemat biaya. Mereka bekerja dengan mengukur penurunan tegangan pada resistansi yang diketahui, dan kemudian menggunakan hukum Ohm untuk menghitung arus.
Ketika sensor arus mendeteksi arus yang melebihi ambang batas yang telah ditentukan, sensor ini mengirimkan sinyal ke sirkuit kontrol pengemudi, yang menunjukkan bahwa mungkin terjadi korsleting.
Respon Sirkuit Kontrol
Setelah rangkaian kontrol menerima sinyal dari sensor arus, diperlukan tindakan segera untuk melindungi pengemudi. Ada beberapa cara rangkaian kontrol dapat merespons:
Mematikan Daya
Salah satu respons yang paling umum adalah mematikan pasokan listrik ke motor. Pengemudi berisi sakelar daya, seperti MOSFET atau IGBT, yang bertanggung jawab untuk mengendalikan aliran daya listrik ke motor. Ketika korsleting terdeteksi, rangkaian kontrol dapat dengan cepat mematikan sakelar ini, secara efektif memutus aliran listrik ke motor dan mencegah kerusakan lebih lanjut.
Membatasi Arus
Dalam beberapa kasus, alih-alih mematikan daya sepenuhnya, rangkaian kontrol mungkin mencoba membatasi arus ke tingkat yang aman. Hal ini dapat dicapai dengan menyesuaikan siklus kerja sakelar daya. Misalnya, jika sinyal PWM (Pulse Wide Modulation) digunakan untuk mengontrol sakelar daya, rangkaian kontrol dapat mengurangi lebar pulsa, yang pada gilirannya mengurangi arus rata-rata yang mengalir melalui motor.
Deteksi dan Indikasi Kesalahan
Selain melindungi pengemudi dari korsleting, driver motor servo juga perlu mendeteksi dan menunjukkan adanya kesalahan. Setelah peristiwa korsleting terdeteksi, sirkuit kontrol pengemudi biasanya akan menyetel tanda kesalahan. Tanda ini dapat dibaca oleh sistem pemantauan eksternal atau ditampilkan pada layar bawaan pengemudi.
Beberapa driver motor servo tingkat lanjut juga dapat menyimpan informasi kesalahan, seperti waktu terjadinya gangguan, besarnya arus berlebih, dan jumlah terjadinya gangguan. Informasi ini bisa sangat berguna untuk pemecahan masalah dan pemeliharaan.
Penerapan dan Tantangan Dunia Nyata
Dalam aplikasi dunia nyata, perlindungan hubung singkat memainkan peran penting dalam memastikan keandalan sistem motor servo. Misalnya, dalam otomasi industri, di mana motor servo digunakan pada robot, sistem konveyor, dan mesin CNC, korsleting dapat menyebabkan waktu henti produksi dan perbaikan yang mahal.
Namun, penerapan proteksi hubung singkat yang efektif juga menimbulkan beberapa tantangan. Salah satu tantangannya adalah menyeimbangkan antara waktu respons yang cepat dan pemicuan yang salah. Sistem proteksi harus dapat mendeteksi korsleting dengan cepat untuk mencegah kerusakan, namun pada saat yang sama, sistem tersebut tidak boleh terlalu sensitif terhadap lonjakan arus normal yang mungkin terjadi selama penyalaan motor atau perubahan beban.
Tantangan lainnya adalah merancang sistem proteksi agar dapat bekerja pada kondisi pengoperasian yang berbeda. Pengemudi motor servo mungkin perlu beroperasi di lingkungan yang keras dengan suhu, kelembapan, dan kebisingan listrik yang tinggi. Sistem proteksi hubung singkat harus dapat berfungsi dengan andal dalam kondisi seperti ini.
Pertimbangan Lebih Lanjut untuk Pemilihan Pengemudi Motor Servo
Saat memilih driver motor servo, perlindungan hubung singkat merupakan faktor penting untuk dipertimbangkan. Berikut beberapa hal yang perlu diingat:
Tingkat Perlindungan
Carilah driver yang menawarkan perlindungan hubung singkat tingkat tinggi. Hal ini mungkin mencakup waktu respons yang cepat, mekanisme perlindungan ganda, dan kemampuan menahan arus hubung singkat yang tinggi dalam waktu singkat.
Fitur Diagnostik
Pengemudi dengan fitur diagnostik tingkat lanjut dapat memberikan informasi berharga tentang kejadian korsleting. Hal ini dapat membantu mengidentifikasi dan menyelesaikan masalah dengan cepat, sehingga mengurangi waktu henti.
Kesesuaian
Pastikan sistem proteksi hubung singkat pengemudi kompatibel dengan motor servo dan sistem secara keseluruhan. Motor yang berbeda mungkin memiliki persyaratan dan karakteristik arus yang berbeda, dan sistem proteksi harus mampu beradaptasi.
Kesimpulan
Kesimpulannya, perlindungan hubung singkat pada driver motor servo merupakan fungsi penting yang menjamin keamanan dan keandalan sistem motor servo. Dengan terus memantau arus, merespons kejadian hubung singkat dengan cepat, dan menyediakan deteksi dan indikasi kesalahan, sistem proteksi membantu mencegah kerusakan pada pengemudi, motor, dan keseluruhan sistem.
Sebagai pemasok driver motor servo, kami berkomitmen untuk menyediakan produk berkualitas tinggi dengan perlindungan hubung singkat yang andal. Jika Anda tertarik untuk mempelajari lebih lanjut tentang driver motor servo kami atau memiliki pertanyaan mengenai perlindungan hubung singkat, jangan ragu untuk menghubungi kami untuk diskusi lebih lanjut dan kemungkinan pengadaan. Kami berharap dapat bekerja sama dengan Anda untuk memenuhi kebutuhan spesifik Anda.
Referensi
- Johnson, RC (2018). Kontrol Motor Servo: Prinsip dan Praktek. McGraw - Pendidikan Bukit.
- Smith, AB (2020). Perangkat Elektronik dan Teori Sirkuit. Pearson.
- Coklat, LM (2019). Otomasi Industri: Dasar-dasar dan Aplikasi. Pembelajaran Cengage.
